圧縮・引張型ロードセル
圧縮型ロードセル TCシリーズ

TC-SR☐☐KN-G3

RoHS対応 ロボットケーブル対応

小型、軽量なロードセルで、単に設置、接着または窪みを付けてはめ合わせるなどして使用します。

主な用途は、数個使用して荷重分布測定、造管ミルでの荷重測定、そのほか測定場所、ロードセルの質量の制限などを受ける場合の荷重測定などがあります。

屈曲に強いロボットケーブル(従来品は汎用ケーブル)の標準化を実施しました。
※一部の製品ではケーブル径の変更を行っています。
詳細は、別途お問い合わせください。

特長/用途
小型

※TC-SR(T)5/10/20/50N-Gは、下記ページをご覧ください。
 https://loadcell.jp/products/loadcell/tc-sr-g.html
※TC-SR(T)100/200/500N/1/2kN-G3は、下記ページをご覧ください。
 https://loadcell.jp/products/loadcell/tc-sr-g3.html

TC-SR☐☐KN-G3

  • 主な仕様
  • 外形寸法図
  • 事例
  • ダウンロード

主な仕様

単位 定格容量
N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000

※TC-SR(T)5/10/20/50N-Gは、下記ページをご覧ください。
 https://loadcell.jp/products/loadcell/tc-sr-g.html
※TC-SR(T)100/200/500N/1/2kN-G3は、下記ページをご覧ください。
 https://loadcell.jp/products/loadcell/tc-sr-g3.html

SI単位から従来単位への換算表はこちら

定格容量 固有振動数 質量(約)
5kN 101kHz 32g
10kN 151kHz 34g
型式 TC-SR☐☐KN-G3
許容過負荷 150%R.C.
定格出力 約1mV/V
直線性 1%R.O.
ヒステリシス 1%R.O.
繰り返し性 1%R.O.
許容印加電圧 6V
入力端子間抵抗 350Ω±12Ω
出力端子間抵抗 350Ω±12Ω
絶縁抵抗 1000MΩ以上 (50VDC)
補償温度範囲 0℃~60℃
許容温度範囲 -10℃~60℃
零点温度影響 2%R.O./10℃
出力の温度影響 1%R.C./10℃
ケーブル φ3、4芯シールドロボットケーブル、3m直結、先端バラ
固定方法 接着、ハウジング
環境対応 RoHS(10物質)

外形寸法図

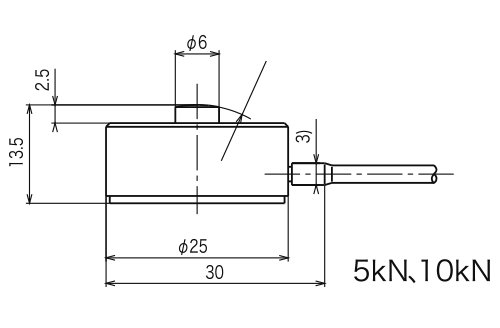

TC-SR☐☐KN-G3 外形寸法図

事例

  • カッティングマシン
  • 台車ブレーキ圧制御
  • クリップ力測定
  • ボンディングマシン
  • トルク測定
  • 衣服・接触圧測定
  • スポット溶接時の加圧力測定
  • チップマウンター荷重測定
  • 電気器具の検査(回転トルク・保持力・接触圧/挿入力)
  • スポーツ用具の性能 評価
  • 皮膚硬さ測定(変位-荷重)
  • マイクロスイッチのバネ圧管理
  • 咬合力測定
  • ウエハーの押さえバネ荷重測定
  • チップ部品のヒートプレス加圧力測定
  • ホットシール(ヒートシール)時の加圧力測定
  • ロボット過負荷制御
  • キーボードのスイッチ検査

ダウンロード

製品カタログ PDF
取扱説明書 ※ダウンロードには会員登録が必要です。 PDF
※ダウンロードには会員登録が必要です。
外形寸法図(PDF) ※ダウンロードには会員登録が必要です。 PDF
※ダウンロードには会員登録が必要です。
2Dデータ(形式:DXF) ※ダウンロードには会員登録が必要です。 DXF
※ダウンロードには会員登録が必要です。
3D外観図(データ形式:STEP) ※ダウンロードには会員登録が必要です。 STEP
※ダウンロードには会員登録が必要です。
