カラーグラフィックデジタル指示計 TD-9000T

4.3型の大型液晶画面搭載!インターフェイスにEthernet/IPをオプションで追加! TEDS USB RoHS CE SDHC TD-9000T 製品画像
カラーグラフィックデジタル指示計 TD-9000T

TD-9000Tは、荷重(ロードセル)とストローク(変位計)の2入力に対応した荷重管理用デジタル指示計です。
毎秒25,000回の高速A/D変換、DIN1/4(92×92)サイズに大型ワイド4.3型タッチパネルモニターを搭載。上位機種でありながら低価格を実現したハイパフォーマンスモデルです。
測定中の波形をリアルタイムで確認でき、日常的なモニタリングから加工データの検証まで、幅広く活用することが可能です。

システム構成例
プレス、圧入の荷重管理
Z軸にロードセルを用いた軸力制御
TD-9000T Z軸にロードセルを用いた軸力制御
コンパクトボディ/カラー表示画面
変位センサー入力
高速処理
TEDS校正
リニアライズ校正(調整機能)
リアルタイム判定(連続/バンド/ゾーン/組み合わせ)
データ出力(アナログ/デジタル)
データ保存/判定結果表示
診断機能(静ひずみ/断線検出/入出力端子チェック)
通信オプション(EtherNet/IP, CC-Link)
グローバル対応
ソフトウェア
TD-9000T専用ケース(オプション)

TD-9000T 紹介動画

TD-9000T 連続判定動画

TD-9000T バンド判定動画

TD-9000T マルチゾーン判定動画

TD-9000T 組み合わせ判定動画

コンパクトボディ/カラー表示画面
コンパクトボディ

汎用的なDIN1/4(92×92㎜)のパネル取付穴サイズに、4.3型ワイドタッチパネルモニターを搭載しています。

TD-9000T コンパクトボディ
ARを使ってTD-9000Tのサイズ感をチェック

iOS、Androidの端末で画像をタップしてご利用ください。

PCで閲覧している場合はQRコードからご利用ください。

QRコード 本番用

※ARの動作環境、操作方法についてはこちらをご確認ください。

ホーム画面

リアルタイム荷重値や設定条件を確認できる指示値表示とリアルタイムに波形に対して良否判定ができる波形表示モードがあります。

TD-9000T ホーム画面 指示値表示
指示値表示

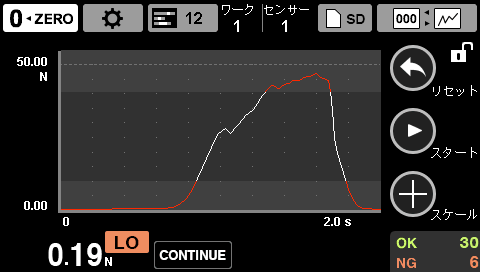

TD-9000T ホーム画面 グラフ表示
グラフ表示

※電源投入後は、前回の電源OFF時の画面(指示値画面または波形画面)を表示します。

電源

定格 DC24V±10% 13W
AC100~240V:PA-91ACアダプタを使用します。(オプション)

TD-9000T 電源
変位センサー入力
ひずみ、変位(電圧·パルス)の2入力を採用

パルス入力(A/B相・ラインドライバ(RS-422準拠))および電圧入力±5.2Vに対応。時間ー荷重だけではなく、変位ー荷重管理も可能。

TD-9000T センサー2入力標準
TD-9000T センサー2入力標準
TD-9000T 変位計
高速処理
瞬間的な変化も逃さず、より信頼性の高い計測を実現

毎秒25,000回、毎秒5,000回の速度を選択できます。(分解能:24bit)

TD-9000T 高速処理
TEDS校正

等価入力校正時の数値入力の手間を解消する新機能です。

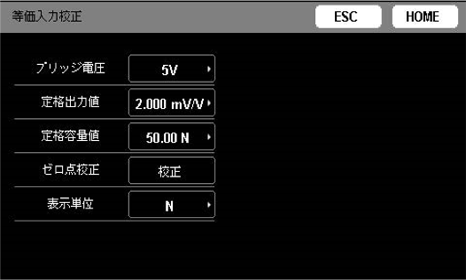

ひずみゲージ式トランスデューサーの定格出力値(mV/V)と、定格容量値がTEDSメモリーに記録されており、このデータを基にして行う校正方法です。
※TEDSメモリーは、4kbit品に対応しています。

TD-9000T TEDS校正
リニアライズ校正(調整機能)

校正点を増やすことにより荷重測定の直線性を改善します。
実負荷校正及び等価入力校正実施後、リニアライズ校正を行ってください。

TD-9000T リ二アライズ補正機能
TD-9000T 任意点直線間で誤差を軽減
リアルタイム判定
連続判定

連続判定機能とは、測定中の値を「上限・上上限・下限・下下限」の比較値と照らし合わせて良否を決定する判定方法です。表示は、デジタル表示のほか、グラフ表示にも対応します。

TD-9000T デジタル表示
デジタル表示
TD-9000T グラフ表示
グラフ表示
バンド判定

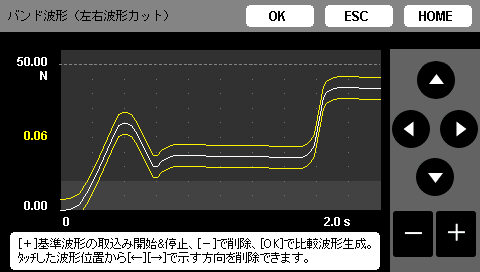

バンド判定とは、時間や変位とともに変化する測定値に対して、許容帯域を用いて継続的に比較・判定する判定方法です。連続判定の上限・下限のように一定の値ではなく、横軸の変化に応じて上下する曲線を指定することができます。

TD-9000T バンド判定機能
マルチゾーン判定®

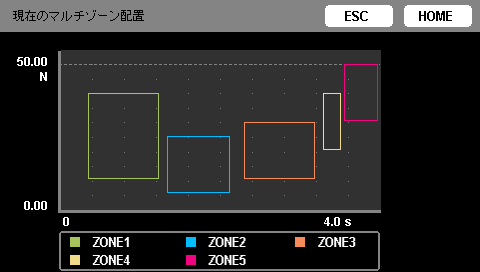

マルチゾーン判定とは、許容荷重と時間または変位の区間で囲まれたゾーンに対し、測定値の可否を見極める判定方法です。可否判定手段として、常時比較、サンプル、ピーク、ボトム、ピークトゥピーク、平均値、極大/極小、変曲点の8種類のホールドが指定でき、1工程を最大5つのゾーンで良否を判定します。ゾーンの切換は外部入力からも可能です。
※マルチゾーン判定は、ティアック株式会社の登録商標です。

TD-9000T マルチゾーン判定
組み合わせ判定(バンド判定+マルチゾーン判定)

組み合わせ判定機能とは、1つのワークに対して、「バンド判定」と「マルチゾーン判定」を組み合わせて、良否を決定する判定方法です。複雑な波形でも細やかな判定を可能にします。

TD-9000T 組み合わせ判定(バンド判定+マルチゾーン判定)
データ出力
アナログ出力

指示値に連動したアナログ出力得るためのD/Aコンバーターです。
範囲:電圧0~±10V/電流4-20mA
D/A 最大電圧の設定より最大電圧出力を± 1V から± 10V に1V ステップで設定可能です。

デジタル出力

標準搭載:RS-232C、USB ※RS-232CとUSBは同時に使用できません。
オプション:EtherNet/IP™、CC-Link

データ保存、判定結果表示機能
本体メモリー

測定データはもちろん、設定情報や判定結果をCSV形式で保存できますので、結果の検証や活用が容易になります。

TD-9000T 測定データ:70件(リスト·波形が確認可能&統計値表示)
測定データ:70件(リスト·波形が確認可能&統計値表示)
TD-9000T CSV形式で保存
CSV形式で保存
TD-9000T 本機に接続するセンサーの設定を最大4種類保存
本機に接続するセンサーの設定を最大4種類保存
TD-9000T 測定条件をワークとして最大16個保存することができます。
測定条件をワークとして最大16個保存することができます。
SDカード

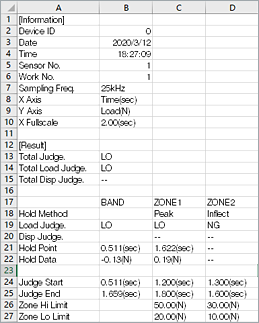

記録データ形式:CSV形式
記録ファイル構造:
ヘッダー部(機器番号、測定日時、センサー番号、ワーク番号等の測定情報)
データ部(測定データと比較波形)

TD-9000T SDカード
判定結果表示機能

気になるデータはその場で判定結果を確認できます。

TD-9000T 判定結果表示機能
診断機能
静ひずみ機能

ロードセルの劣化や塑性変形による不具合等の確認ができます。

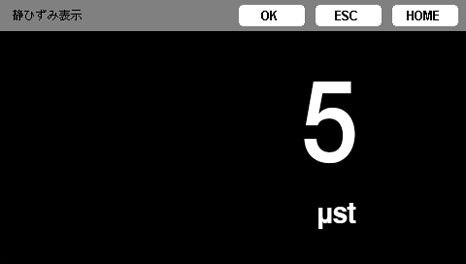

入力信号をひずみ量単位(μ ST)で表示します。

TD-9000T 静ひずみ機能
TD-9000T 静ひずみ機能
断線検出機能

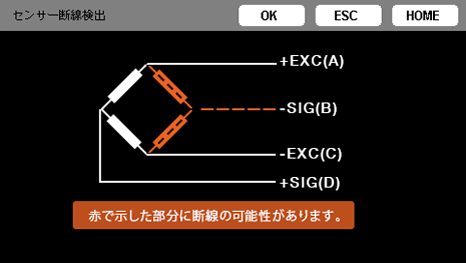

ロードセルの断線箇所をリアルタイムに判定確認できます。断線の可能性が検出された場合は、その部分を赤で表示し警告します。

TD-9000T 断線検出機能
TD-9000T 断線検出機能
入出力端子チェック機能

本体背面部制御入出力信号の状態確認が可能です。

入力端子

入力信号に応じてLOW (ON、黄色いインジケーター表示) またはHIGH (OFF) を表示します。

出力端子

出力の任意の端子をON/OFF することができます。出力の配線チェックをするときに使用します。

TD-9000T 外部入出力端子チェック画面
通信オプション
EtherNet/IP™

PLCにダイレクト接続ができるEtherNet/IP™に対応したモデルをラインアップ。
※EtherNet/IP™対応は、出荷時オプションです。

TD-9000T EtherNet/IP™
CC-LINK

PLCにダイレクト接続ができるCC-Linkに対応したモデルをラインアップ。
※CC-Link対応は、出荷時オプションです。

グローバル対応:各国語で表示

TD-9000Tが組み込まれた装置が海外へ輸出されることを想定して、TD-9000Tは日本語表示のみでなく英語・中国語・韓国語での表示にも対応。
また、安全規格も取得、環境にも配慮し、お客様のグローバル化に対応。

  • 表示言語は日本語・英語・中国語・韓国語に切り替え可能
  • 日本語に加え、英語、中国語、韓国語のマニュアルもご用意
  • CE、UL規格に準拠
  • 環境に配慮した設計で、欧州RoHS指令、REACH規則に対応
言語設定画面
TD-9000T グローバル対応:各国語で表示 言語設定画面(英語)
英語
TD-9000T グローバル対応:各国語で表示 言語設定画面(日本語)
日本語
TD-9000T グローバル対応:各国語で表示 言語設定画面(中国語)
中国語
TD-9000T グローバル対応:各国語で表示 言語設定画面(韓国語)
韓国語
判定メソッド(例:変曲点ホールドをするための設定)
TD-9000T グローバル対応:各国語で表示 判定メソッド(例:変曲点ホールドをするための設定)(英語)
英語
TD-9000T グローバル対応:各国語で表示 判定メソッド(例:変曲点ホールドをするための設定)(日本語)
日本語
TD-9000T グローバル対応:各国語で表示 判定メソッド(例:変曲点ホールドをするための設定)(中国語)
中国語
TD-9000T グローバル対応:各国語で表示 判定メソッド(例:変曲点ホールドをするための設定)(韓国語)
韓国語
分かり易いメッセージ

ユーザー視点を考慮したワーニング機能を搭載し、不具合発生時の原因究明が容易。
表示言語は、日本語・英語に切り替え可能。(中国語、韓国語にも対応予定)

エラー表示例

設定メニューで不正な値を設定した場合等に表示します。

TD-9000T グローバル対応:各国語で表示 エラー表示例(英語)
英語
TD-9000T グローバル対応:各国語で表示 エラー表示例(日本語)
日本語
TD-9000T グローバル対応:各国語で表示 エラー表示例(中国語)
中国語
TD-9000T グローバル対応:各国語で表示 エラー表示例(韓国語)
韓国語
警告表示例

設定メニューにおいて注意を要する設定、例えば他の設定も変える必要がある場合等を示します。

TD-9000T グローバル対応:各国語で表示 警告表示例(英語)
英語
TD-9000T グローバル対応:各国語で表示 警告表示例(日本語)
日本語
TD-9000T グローバル対応:各国語で表示 警告表示例(中国語)
中国語
TD-9000T グローバル対応:各国語で表示 警告表示例(韓国語)
韓国語
ソフトウェア ※日本語・英語を用意
オフラインデータビュアプログラム TD-View【フリーソフト】

TD-9000Tで測定したデータをPCで管理するソフトウェア「TD-View」をご提供いたします。
TD-ViewはSD/SDHCカードに記録されたデータをパソコンで表示・統計解析するソフトウェアです。
統計的工程管理に威力を発揮します。
個別計測データ(時間-荷重、時間-変位、変位-荷重)はもちろん、リスト全体の良否判定点の傾向やヒストグラムおよび統計処理した値(データ数、OK数、最大、最小、平均、標準偏差、変動率、Cp値)が表示されます。
表示可能な内容はホールドモードなどによって変化します。
測定データをCSV形式で保存するほか、保存された指示値リストやグラフデータを簡単な操作で確認できます。

オフラインデータビュアプログラム TD View
動作環境

システム推奨条件
CPU:第2世代 Intel®Core™i5 3.0GHz 以上
OS:Windows 10、Windows 7、Windows Vista、Windows XP
メモリー:4GB以上
HDDの空き容量:10GB以上
画面の解像度:1024 × 768 ピクセル以上
.Net Framework 4 Client Profile

TD-Viewダウンロード

※ダウンロードには会員登録が必要です。
パソコン用設定ソフトTD Monitor for TD-9KT【フリーソフト】 ※日本語のみ

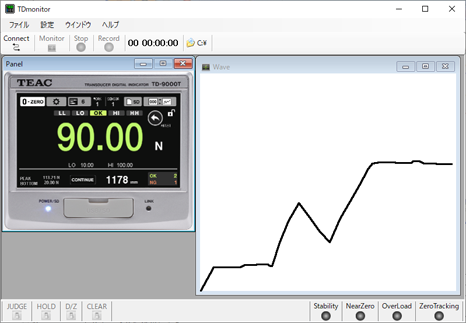

パソコンとTD-9000TをUSB接続することで、各種設定・モニタリング・データ保存をパソコン上で可能にするソフトウェアを用意しております。

TD-9000T パソコン用設定ソフトTD Monitor for TD-9KT
TD-9000T パソコン用設定ソフトTD Monitor for TD-9KT
※ダウンロードには会員登録が必要です。
TD-9000T専用ケース

TD-9000T用専用ケースCS-9001

TD-9000T用専用ケースCS-9001

TD-9000Tを単体でお使いいただくためのハードケースです。
※付属のACアダプターは日本国内専用です。異なる地域や異なる電圧では使用しないでください。
