圧縮・引張型ロードセル
圧縮型
L6D
※ZEMIC(Zhonghang Electronic Measuring Instruments Co., Ltd.)製品
- 特長
- 保護構造 IP65
- シングルポイントロードセル
- 主な仕様
- 外形寸法図
- 事例
- ダウンロード
主な仕様
| 定格容量（kg） |
|---|
| 29N（3kg） |
| 49N（5kg） |
| 58N（6kg） |
| 78N（8kg） |
| 98N（10kg） |
| 147N（15kg） |
| 196N（20kg） |
| 294N（30kg） |
| 343N（35kg） |
| 392N（40kg） |
| 490N（50kg） |
| 型式 | L6D |
|---|---|
| 許容過負荷 | 120％R.C. |
| 定格出力 | 2mV/V±10％ |
| 零バランス | ±2％R.O. |
| 総合精度 | 0.02％R.O. |
| オフセンターエラー | 0.002％LOAD/cm |
| 推奨印可電圧 | 5～12V |
| 最大印加電圧 | 18V |
| 入力端子間抵抗 | 406Ω±6Ω |
| 出力端子間抵抗 | 350Ω±3Ω |
| 絶縁抵抗 | 5000MΩ以上（DC50V） |
| 補償温度範囲 | -10℃～40℃ |
| 許容温度範囲 | -35℃～65℃ |
| 零点温度影響 | 0.014％R.O./10℃ |
| 出力の温度影響 | 0.0175％LOAD/10℃ |
| ケーブル | φ3.8、4芯シールドケーブル、0.4m直結、先端バラ |
| 本体材質 | アルミニウム |
| 最大積載面寸法 | 250mm×350mm |
| 推奨締め付けトルク |
6N・m（～30kg） 10N・m（35kg～） |
| 定格たわみ量 |
0.6mm以内（3kg） 0.7mm以内（5～15kg） 0.8mm以内（20～50kg） |
| 保護構造 | IP65 |

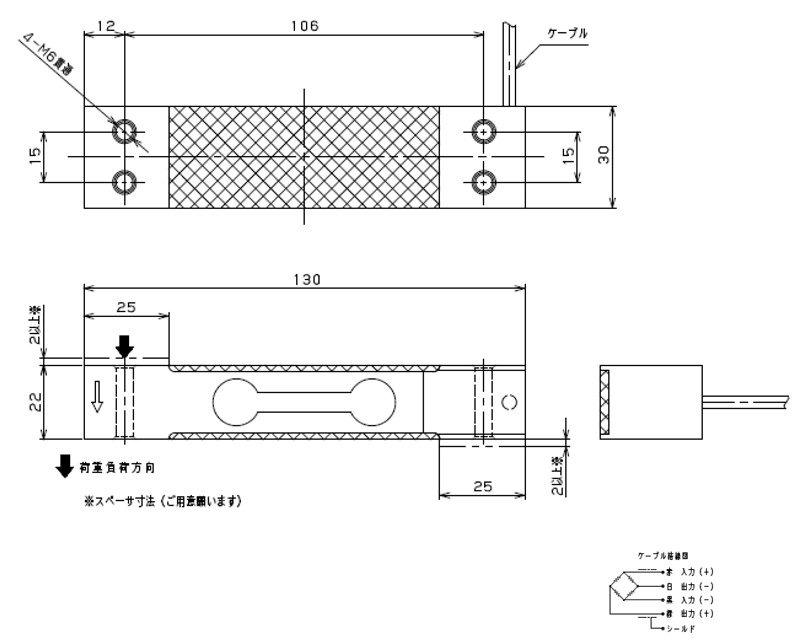

外形寸法図
| 定格容量（kg） |
|---|
| 3 |
| 5 |
| 6 |
| 8 |
| 10 |
| 15 |
| 20 |
| 30 |
| 35 |
| 40 |
| 50 |
事例
- 小型高精度台はかりの製作
【関連製品】指示計／アンプ／ロードセルアクセサリ（一部製品）
