圧縮・引張型ロードセル
引張・圧縮型ロードセル TUシリーズ
TU-MR☐☐KN-G
RoHS対応 ※環境対応は申請中
- 特長/用途
- センターホール
- 主な仕様
- 外形寸法図
- ダウンロード
主な仕様
| 単位 | 定格容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | 1000 |
固有振動数と質量（約）はお問い合わせください。
| 型式 | TU-MR☐☐KN-G |
|---|---|
| 許容過負荷 | 150％R.C. |
| 定格出力 | 1mV/V±1％ |
| 直線性 | 0.2％R.O. |
| ヒステリシス | 0.2％R.O. |
| 繰り返し性 | 0.15％R.O. |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 350Ω±3.5Ω |
| 出力端子間抵抗 | 350Ω±3.5Ω |
| 絶縁抵抗 | 1000MΩ以上（DC50V） |
| 補償温度範囲 | -10℃～60℃ |
| 許容温度範囲 | -30℃～80℃ |
| 零点温度影響 | 0.1％R.O./10℃ |
| 出力の温度影響 | 0.3％R.C./10℃ |
| ケーブル | φ8、4芯シールドケーブル、5m直結、先端バラ |
| ケーブル引き出し部 | Oリング構造 |
| 本体材質 | 合金鋼 |
| 環境対応 | RoHS（10物質） |
外形寸法図

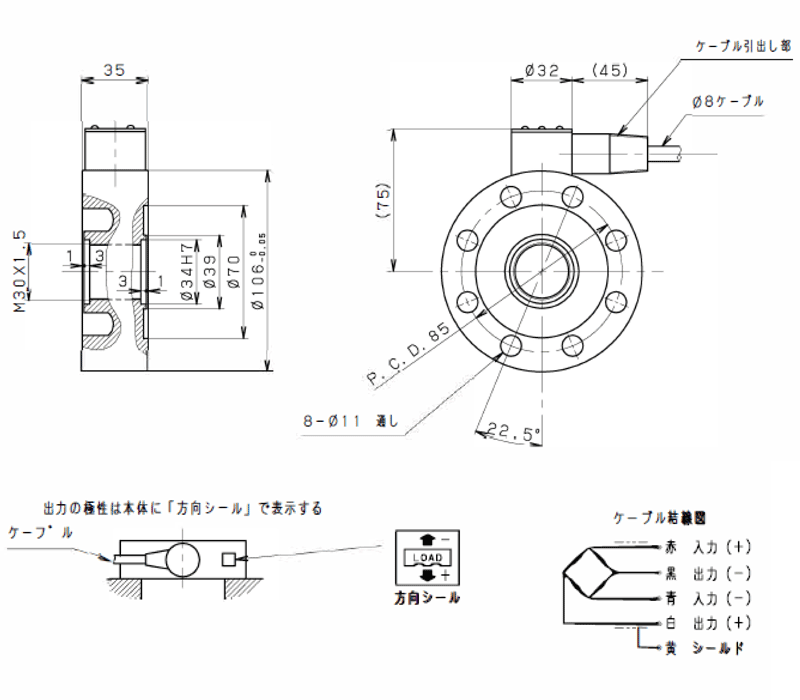

5、10、20kN
| 型式 | 定格容量 |
|---|---|
| TU-MR 5KN-G | 5kN |
| TU-MR 10KN-G | 10kN |
| TU-MR 20KN-G | 20kN |

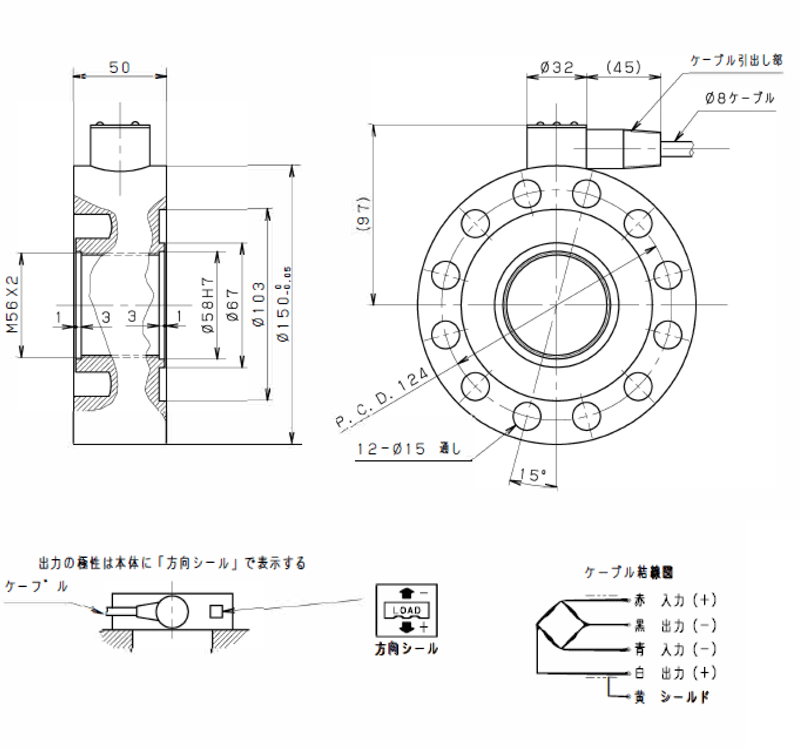

50、100kN
| 型式 | 定格容量 |
|---|---|
| TU-MR 50KN-G | 50kN |
| TU-MR 100KN-G | 100kN |
